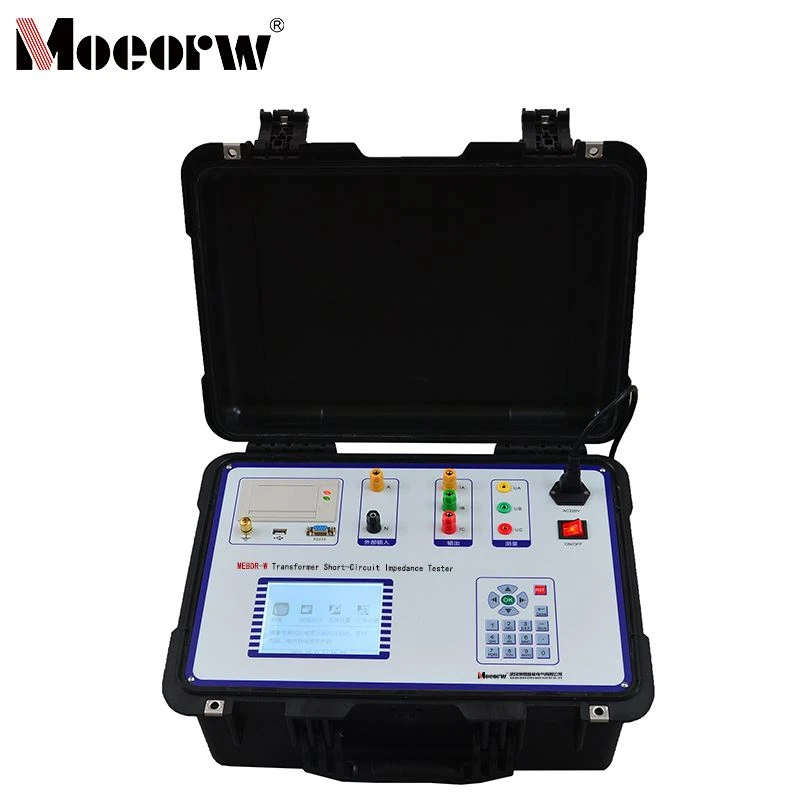

Tester di impedenza di cortocircuito-circuito del trasformatore

Introduzione al prodotto

Il test dell'impedenza di cortocircuito-a bassa{0}}tensione è il metodo più diretto per valutare se gli avvolgimenti di un trasformatore si sono deformati dopo essere stati sottoposti a impatti di corrente di cortocircuito-durante il funzionamento o shock meccanici durante il trasporto e l'installazione. Questo test è fondamentale per determinare se un trasformatore può essere messo in servizio e serve come uno dei criteri per decidere se un trasformatore richiede un'ispezione di smontaggio.

Il tester per l'impedenza di cortocircuito-di un trasformatore MEBDR incorpora un'uscita di alimentazione interna regolabile, che lo rende particolarmente adatto per le misurazioni in loco dell'impedenza di cortocircuito-a bassa-tensione-su trasformatori principali classificati a 110 kV e oltre.

Parametro del prodotto (specifica)

1) Precisione della misurazione	Tensione, corrente; Classe 0,2 Potenza;COSφ > 0,1;Classe 0,5; COSφ Inferiore o uguale a 0,1Classe 1,0; ImpedenzaCOSφ > 0,1; Classe 0,5; COSφ Inferiore o uguale a 0,1; Classe 1,0
2) Intervallo di misurazione della tensione	CA da 3 V a 600 V
3) Intervallo di uscita dell'alimentatore interno	Tensione da 0 a 250 V, corrente da 0 a 10 A
4) Intervallo di misurazione della corrente	CA da 0,2 A a 20 A
5) Temperatura operativa	-10 gradi a 50 gradi
6) Umidità operativa	Da 0% a 80% di umidità relativa
7) Alimentazione	CA 220 V ±10%, 50 Hz ±1 Hz
8) Dimensioni	360 mm × 220 mm × 150 mm
9) Peso dello strumento	5kg

Caratteristiche e applicazioni del prodotto

1) Lo strumento è dotato di uscita di alimentazione regolabile. Che si tratti di testare trasformatori mono-fase o tri-fase, è necessaria una sola connessione di cablaggio affinché lo strumento possa completare le misurazioni su tutte le coppie di avvolgimenti, semplificando test e cablaggio.

2) Supporta sia il test dell'alimentatore interno che il test dell'alimentatore del regolatore di tensione esterno.

3) Conforme ai test e agli algoritmi specificati nel DL/T1093-2008 "Linee guida per il rilevamento e la valutazione della deformazione degli avvolgimenti dei trasformatori di potenza utilizzando il metodo della reattanza".

4) DL/T1093-2008 afferma esplicitamente: 5.4.1a, "I parametri monofase-devono essere testati utilizzando in linea di principio il metodo monofase-"; 5.4.1e, "Quando i risultati del test sono anomali, testare nuovamente tutte le coppie di avvolgimenti utilizzando il metodo a fase singola." Questo strumento utilizza un approccio di misurazione a fase singola-. Per i trasformatori trifase,-calcola automaticamente i valori di impedenza, reattanza e induttanza di cortocircuito-per ciascuna fase durante il processo di aumento della tensione in tre-fasi.

5) Utilizza internamente la tecnologia ad anello bloccato di fase- per il campionamento sincrono di segnali CA, garantendo dati di misurazione accurati.

6) Misura tensione, corrente, potenza, frequenza e altri parametri.

7) Ampio intervallo di misurazione di tensione e corrente autonomo, con supporto per TA e PT esterni per espandere ulteriormente le capacità di misurazione.

8) Memoria-non{2}}volatile incorporata per l'archiviazione a lungo-termine dei dati di misurazione; include una stampante integrata.

9) Supporta l'esportazione USB dei dati di test per ulteriori analisi o archiviazione e aggiornamenti del firmware USB.

10) Menu e istruzioni operative completamente in inglese per un funzionamento semplice e intuitivo.

11) Ampio-schermo LCD transflettivo per una chiara visibilità sotto la luce solare diretta.

Dettagli di produzione

1. Condurre test di impedenza di cortocircuito-a bassa tensione su trasformatori da 110 kV e superiori prima della spedizione e della messa in servizio in fabbrica, conservando i registri originali;

2. Ispezionare la deformazione dell'avvolgimento a seguito di cortocircuiti improvvisi nelle vicinanze, trasporto o impatti meccanici durante l'installazione;

3. Misurare i parametri del trasformatore, tra cui tensione, corrente, potenza, frequenza, impedenza di corto-circuito, reattanza e induttanza durante i test di routine;

4. Supporta test di impedenza mono-fase, tri-fase e di impedenza a sequenza zero-, adattandosi a scenari di alimentazione interna/esterna per soddisfare i requisiti dei test sul campo.

Qualifiche aziendali

Domande frequenti

1)Qual è lo scopo principale del tester di impedenza di circuito MEBDR-W Transformer Short-?

Risposta: La funzione principale di questo strumento è eseguire test di impedenza di cortocircuito-a bassa-tensione e test di impedenza a sequenza zero-su trasformatori monofase-e trifase-con potenza nominale pari a 110 kV e superiore. Analizzando i risultati della misurazione, determina se gli avvolgimenti del trasformatore sono stati deformati a causa di impatti di corrente di cortocircuito, trasporto o shock meccanici durante l'installazione. Conserva inoltre i registri originali, fornendo una base per la valutazione dei trasformatori durante il rilascio in fabbrica, la messa in servizio e il funzionamento post-guasto, in conformità con gli standard nazionali pertinenti.

2)Quali modalità di test dell'alimentatore supporta il tester di impedenza di circuito MEBDR-W Transformer Short-? Quali sono le principali differenze operative?

Risposta: Lo strumento supporta due modalità: test dell'alimentatore interno e test del regolatore di tensione esterno. Le differenze principali sono: Durante i test interni, l'-alimentatore regolabile integrato elimina la regolazione manuale della tensione. Dopo il cablaggio iniziale, completa automaticamente le misurazioni e i test ciclici per tutte le coppie di avvolgimenti. Per i test esterni, impostare innanzitutto il regolatore di tensione su zero prima di energizzarlo. Azionare manualmente il regolatore per applicare la tensione durante il test, rallentando la velocità di regolazione quando ci si avvicina alla corrente impostata.

3)Quali requisiti di sicurezza fondamentali devono essere seguiti quando si utilizza il tester per impedenza di circuito MEBDR-W Transformer Short-?

Risposta: I requisiti di sicurezza fondamentali includono: 1. Utilizzare solo il cavo di alimentazione dedicato specificato per il prodotto. Garantire una messa a terra affidabile del terminale di messa a terra del telaio dello strumento e del filo di messa a terra del cavo di alimentazione. 2. Non collegare o scollegare arbitrariamente i puntali di prova quando sono collegati a terminali sotto tensione; 3. Non operare senza coperchio dello strumento, in ambienti umidi o esplosivi, ed evitare di toccare circuiti esposti o parti metalliche sotto tensione; 4. Se lo strumento presenta malfunzionamenti sospetti, farlo ispezionare dal nostro personale di manutenzione professionale; non continuare l'operazione.
