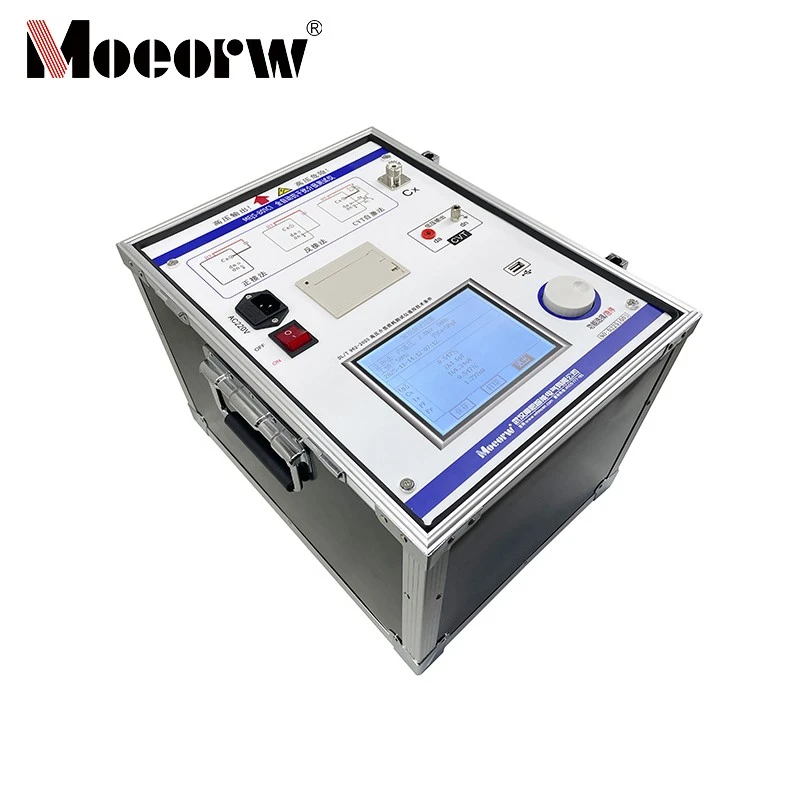

Tester completamente automatico per la perdita dielettrica anti-interferenza

Introduzione al prodotto

Il tester per la perdita dielettrica anti-interferenza completamente automatico MEJS-W801C1 utilizza la tecnologia di alimentazione a frequenza-variabile. Utilizzando microcontroller e tecniche elettroniche per la conversione automatica della frequenza, la conversione da analogico-a-digitale e l'elaborazione dei dati, raggiunge una forte capacità anti-interferenza, un'elevata velocità di test, un'elevata precisione e un funzionamento semplice.

Tester Tan Delta del trasformatore L'alimentatore a frequenza variabile- utilizza un alimentatore switching ad alta-potenza, che emette onde sinusoidali pure a frequenze singole di 50 Hz e 60 Hz, nonché frequenze doppie di 47,5 Hz/52,5 Hz, 45,0 Hz/55,0 Hz, 57,5 Hz/62,5 Hz e 55,0 Hz/65,0 Hz. Applica automaticamente la tensione, fornendo fino a 10 kV. Filtra automaticamente le interferenze a 50 Hz, rendendolo adatto per test sul campo in ambienti con elevate interferenze elettromagnetiche, come le sottostazioni.

Parametro del prodotto (specifica)

1	Condizioni d'uso	-15 gradi a 40 gradi		UR < 80%
2	Principio anti-interferenza	Metodo di conversione della frequenza
3	Alimentazione elettrica	CA 220 V±10%		Consenti generatore
4	Uscita ad alta tensione	0,5 kV ∽ 10 kV		Ogni 0,1 kV
		precisione		2%
		Corrente massima		200mA
		capacità		2000VA
5	Alimentatore auto-eccitato	CA 0 V~50 V/ 40 A		Singola frequenza 50,0 Hz, 60,0 Hz Regolabile arbitrariamente Doppia-banda 45,0 HZ / 55,0 HZ 47,5 HZ /52,5 HZ 55,0 HZ/65,0 HZ 57,5 HZ/62,5 HZ
6	risoluzione	tgδ: 0,001%		Cx: 0,001 pF
7	precisione	△tgδ: ±(lettura * 1,0% + 0.040%)
		△Cx :±(lettura * 1,0% + 1.00PF)
8	Intervallo di misurazione	tgδ	Senza restrizioni
		Cx	15pF < Cx < 300nF
			10 kV		Cx Inferiore o uguale a 60 nF
			5 kV		Cx Inferiore o uguale a 150 nF
			1 kV		Cx Inferiore o uguale a 300 nF
		Prova CVT			Cx Inferiore o uguale a 300 nF
9	Dimensioni esterne (unità principale)(mm)	40 cm29 cm33 cm
	Dimensioni esterne (accessorio) (mm)	45 cm33 cm15 cm
1 0	Dimensione della memoria	200 set supportano l'archiviazione dei dati su unità flash USB
1 1	Peso (unità principale)	2 5.5kg
	Peso (scatola accessori)	5,18 kg

Caratteristiche e applicazioni del prodotto

1. Dispone di test di auto-eccitazione per CVT, consentendo la misurazione simultanea di capacità e tangente delta (tgδ) sia per C1 che per C2 con un unico collegamento elettrico.

2. Incorpora funzionalità di schermatura a-cablaggio inverso a bassa-tensione e ad alta-tensione. Consente la misurazione della perdita dielettrica con cablaggio inverso- da 10 kV su C11 senza scollegare i cavi quando il bus CVT è messo a terra.

3. Utilizza la tecnologia di conversione di frequenza per eliminare le interferenze della frequenza di alimentazione di 50 Hz, garantendo un'acquisizione dati affidabile anche in ambienti con forti disturbi elettromagnetici.

4. La protezione da sovracorrente previene danni allo strumento durante cortocircuiti o guasti del campione.

5. La protezione della messa a terra impedisce il funzionamento quando lo strumento è scarsamente collegato a terra o senza messa a terra.

6. Include-capacità standard integrata e alimentatore ad alta-tensione per comodi test sul campo e cablaggio ridotto.

7. Dispone di un display LCD extra-grande per un funzionamento intuitivo, con istruzioni di menu in inglese che guidano il processo di test.

8. Ciascuna interfaccia funzionale visualizza i corrispondenti schemi elettrici, semplificando notevolmente i collegamenti dell'operatore.

9. Include la funzionalità di cambio lingua cinese-inglese.

Dettagli di produzione

Il tester per la perdita dielettrica anti-interferenza completamente automatico MEJS-W801C1 è adatto per la produzione elettrica, l'installazione di apparecchiature elettriche, la consegna e i test preventivi. Può eseguire misurazioni della perdita di isolamento (tgδ) e della capacità (Cx) su apparecchiature quali CVT, trasformatori di tensione, trasformatori di corrente, boccole ad alta-tensione, trasformatori di potenza, capacità dei contatti degli interruttori automatici e condensatori standard in ambienti con forti interferenze elettromagnetiche come le sottostazioni.

Qualifiche aziendali

Domande frequenti

1)Qual è la tecnologia anti-interferenza principale del tester per la perdita dielettrica anti-interferenza completamente automatico MEJS-W801C1 e quali effetti ottiene questa tecnologia?

Risposta: La principale tecnologia anti-interferenza è il metodo di conversione della frequenza. Emettendo onde sinusoidali pure a frequenza singola-(50 Hz, 60 Hz) e multiple a doppia frequenza-, filtra automaticamente le interferenze della frequenza di alimentazione a 50 Hz sul-sito. Anche in ambienti con forti interferenze elettromagnetiche, come le sottostazioni, garantisce dati di misurazione affidabili.

2)Quali funzioni utili offre il tester di perdita dielettrica anti-interferenza MEJS-W801C1 completamente automatico-per i test CVT?

Risposta: È dotato di funzionalità di test di auto-eccitazione CVT, che consente la misurazione simultanea della capacità C1 e C2 e del tgδ con una singola connessione. Supporta sia test separati (misurazione C1 o C2 individualmente) che modalità di test simultanei. Quando il bus CVT è messo a terra, consente la misurazione della perdita dielettrica con connessione inversa-10 kV per C11 senza disconnessione tramite funzioni di schermatura a bassa-tensione e ad alta-tensione. Ciascuna interfaccia funzionale include gli schemi elettrici corrispondenti per facilitare l'uso.

3)Quali sono i requisiti critici di sicurezza quando si utilizza il tester per perdite dielettriche anti-interferenza completamente automatico MEJS-W801C1?

Risposta: i principali requisiti di sicurezza includono: 1. Utilizzare solo su apparecchiature diseccitate; sia lo strumento che l'attrezzatura di prova devono essere collegati a terra in modo affidabile; 2. Il test dell'alta-tensione richiede almeno due persone: un operatore e un supervisore; 3. Dopo il test o un malfunzionamento dello strumento, spegnere l'interruttore di alimentazione e attendere un minuto prima di scollegare i cavi o ispezionare l'unità; 4. Non collegare o scollegare mai i cavi ad alta-tensione mentre sono sotto tensione; 5. Il personale non-addetto al test deve stare lontano dalle zone di test-ad alta tensione contrassegnate da barriere, segnali di pericolo o indicatori simili.
