Tester di tensione di resistenza CC del motore-raffreddato ad acqua

Introduzione al prodotto

Tester di tensione di resistenza CC per motori-raffreddati ad acqua Questo apparato di prova rappresenta lo strumento di prova specializzato con display LCD-di nuova generazione della nostra azienda, sviluppato sulla base del principio di "schermatura a bassa-tensione" e basato sulla nostra precedente generazione di prodotti. Utilizza la tecnologia di base dei generatori di tensione CC ad alta-potenza-, sostituendo i tradizionali componenti di test come trasformatori di prova, stack di silicio ad alta-tensione, condensatori di stabilizzazione della tensione-, condensatori e induttori raddrizzatori, divisori di tensione CC ad alta-tensione, regolatori di tensione, misuratori mA, misuratori μA e dispositivi di compensazione del potenziale di polarizzazione. Tutti questi componenti sono integrati in un'unica-unità (generazione) di alta tensione e in un quadro elettrico. Ciò riduce significativamente il numero di singoli componenti nell'intera configurazione di prova, riduce sostanzialmente il peso dell'attrezzatura di prova, allevia il carico di lavoro per il personale di prova, semplifica il cablaggio di prova e rende le prove più convenienti, efficienti e affidabili. Inoltre, la regolazione elettronica della tensione, la compensazione automatica della polarizzazione e le funzioni di protezione complete garantiscono un funzionamento più semplice e sicuro. L'adozione della moltiplicazione della tensione a media-frequenza fornisce tensioni di test più ideali, con conseguenti dati di test più accurati e stabili e risultati più affidabili.

Parametro del prodotto (specifica)

Specifiche/ Parametri	60/80	60/120	60/200	60/300	80/200	80/300	90/150	100/250
Tensione di uscita (kV)	60	60	60	60	80	80	90	100
Corrente di uscita (mA)	80	120	200	300	200	300	150	250
Potenza in uscita (kW)	4.8	7.2	12	18	16	ventiquattro	13.5	25
Peso del telaio (kg)	17	33	35	38	38	39	36	40
Peso del moltiplicatore di pressione (kg)	18	10+24	10+24	14+37	15+36	15+37	14+25	17+38

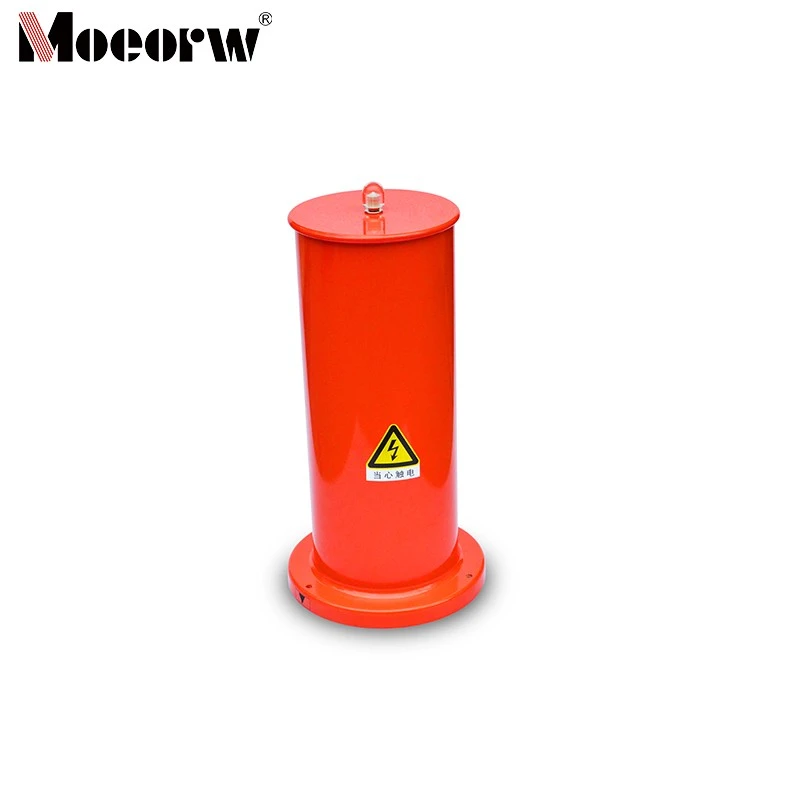

Altezza cilindro moltiplicatore di pressione (mm)	630	730	730	900	900	900	850	1000
Errore di misurazione della tensione	1,0% ± 2 caratteri
Errore di misurazione della corrente totale	1,0% ± 2 caratteri
Errore di misurazione della corrente di dispersione	±2,0% (fondo scala)
Errore di impostazione della sovratensione	Inferiore o uguale all'1%
stabilità della tensione	1,0% (fluttuazioni casuali, variazioni della tensione di alimentazione ±10%)
metodi di lavoro	Funzionamento continuo a carico nominale Inferiore o uguale a 5 minuti
Temperatura ambiente	-10 gradi ~40 gradi
umidità relativa	Ad una temperatura di 25 gradi, la concentrazione non deve superare il 90% (senza condensa).
Altitudine	Sotto i 2000 metri

Caratteristiche e applicazioni del prodotto

Il test della tensione di tenuta CC e il test della corrente di dispersione CC per i motori-raffreddati ad acqua vengono condotti in due condizioni: con o senza flusso d'acqua esterno. I rispettivi vantaggi e svantaggi vengono confrontati come segue:

1. Collaudo con getto d'acqua

Vantaggi: può essere eseguito utilizzando tester standard per alta tensione-CC. L'apparecchiatura è leggera, il funzionamento è semplice, le letture sono accurate e i risultati non sono influenzati dalla qualità dell'acqua.

Svantaggi: A causa della struttura del generatore, l'acqua accumulata sul fondo è difficile da asciugare. Questo processo richiede molto tempo-e spesso richiede più di una settimana di soffiatura. Prolunga i tempi di inattività per la revisione. Il soffiaggio incompleto non solo introduce errori di misurazione ma rischia anche di danneggiare gli avvolgimenti se si verifica un arco elettrico all'interno della bobina durante il test.

2. Test con circolazione dell'acqua

Vantaggi: elimina la necessità di apparecchiature di soffiaggio e consente di risparmiare tempo di soffiaggio.

Svantaggi: i metodi attuali combinano trasformatori di prova CA (o trasformatori risonanti) con pile e condensatori in silicio, richiedendo dispositivi aggiuntivi di compensazione della polarizzazione per i tubi di raccolta dell'acqua. Le apparecchiature sono ingombranti, disperse e comportano cablaggi complessi. I risultati dei test sono influenzati dalla qualità dell'acqua, causando fluttuazioni significative del microamperometro e letture difficili.

Considerando quanto sopra, il superamento di entrambi gli inconvenienti richiede un sistema integrato specializzato che consenta di eseguire test in condizioni acquatiche con portabilità, semplicità e precisione. Il "dispositivo di test ad alta-tensione CC per generatore-raffreddato ad acqua della nostra azienda, sviluppato sulla base del principio del "metodo di schermatura a bassa-tensione", soddisfa fondamentalmente questi requisiti. Le sue caratteristiche principali includono:

1) L'intero sistema è costituito esclusivamente da un quadro elettrico e da un'unità moltiplicatrice di tensione, caratterizzato da un cablaggio estremamente semplice.

2) Utilizza il controllo e la sintonizzazione elettronici per un funzionamento comodo e confortevole; tensione, corrente e altri parametri sono direttamente leggibili sui misuratori da pannello senza conversione.

3) Include temporizzazione di un-minuto e funzioni di prompt, configurabili in base ai requisiti della procedura di test.

4) Funzionalità complete di protezione da sovratensione e sovracorrente.

Dettagli di produzione

L'ambito dell'applicazione si concentra su scenari di test delle prestazioni di isolamento per motori raffreddati ad acqua-, coprendo in particolare le seguenti aree principali:

1. Lato generazione di energia dei sistemi di alimentazione (scenari applicativi principali)

Grandi generatori idroelettrici

Generatori a turbina a vapore

2. Centrali elettriche/centrali elettriche industriali auto-di proprietà

Adatto per centrali elettriche auto-di proprietà di grandi imprese industriali come industrie siderurgiche, chimiche, metallurgiche e del cemento, nonché data center e centrali di riscaldamento urbano

3. Industria della produzione e manutenzione di motori

4. Test di motori-raffreddati ad acqua in scenari speciali

Qualifiche aziendali

Domande frequenti

1)Qual è la differenza tra un tester di tensione di tenuta CC di un motore-raffreddato ad acqua e un tester di tensione di tenuta CC standard?

La distinzione principale risiede nella progettazione adattabile: i motori-raffreddati ad acqua hanno avvolgimenti statorici che coesistono con l'acqua di raffreddamento, richiedendo sistemi di isolamento per isolare la "terra elettrica-acqua-". I tester standard non tengono conto della conduttività dell'acqua di raffreddamento, portando a valutazioni errate dovute a interferenze di corrente di dispersione e isolamento potenzialmente dannoso. I tester dedicati incorporano-moduli di compensazione/isolamento della resistenza all'acqua incorporati per eliminare le interferenze dell'acqua di raffreddamento ottimizzando al contempo i tassi di aumento della tensione e i coefficienti di ondulazione (inferiori o uguali all'1%). Questo si adatta all'esclusiva struttura di "isolamento elettrico-dell'acqua", prevenendo i rischi di rottura dell'isolamento.

2)Qual è lo scopo principale di questo tester?

Il suo scopo principale è valutare la capacità di resistenza dei motori raffreddati ad acqua-e individuare difetti latenti nel loro sistema di isolamento: applicando una corrente continua ad alta-tensione regolata, esamina le prestazioni di isolamento tra gli avvolgimenti e la terra, tra le fasi e tra gli avvolgimenti e l'acqua di raffreddamento. Ciò identifica problemi come infiltrazioni di umidità, invecchiamento, danni localizzati e carbonizzazione. Al fine di evitare incidenti operativi come cortocircuiti e arresti causati da guasti all'isolamento, offre una base per la qualificazione durante l'accettazione in fabbrica, la consegna dell'installazione, la manutenzione ordinaria e la riparazione dei guasti.

3)Quali preparativi sono necessari prima del test?

Lato apparecchiatura: controlla la messa a terra affidabile del tester, controlla l'integrità dell'isolamento dei cavi ad alta- tensione, calibra la precisione dei display di tensione e corrente e verifica che le funzioni di protezione da sovratensione e sovracorrente funzionino come previsto.
Lato motore: scollegare il motore dalla rete elettrica, rimuovere i cavi dei terminali dell'avvolgimento, pulire le estremità dell'avvolgimento (rimuovere polvere e contaminazione da olio), controllare la qualità dell'acqua di raffreddamento (la conduttività deve soddisfare gli standard normativi, generalmente inferiore o uguale a 20μS/cm) e verificare la corretta circolazione dell'acqua di raffreddamento;
Lato ambientale: selezionare un luogo asciutto, lontano da interferenze elettromagnetiche. Installare barriere di sicurezza e segnali di avvertimento attorno al luogo del test. Gli operatori sono tenuti a indossare dispositivi di sicurezza, come stivali e guanti isolanti.
